Synkroniseret fler-kamera-optagelse er blevet en kerne-teknologi inden for maskin-syn, 3D-genopbygning, perception til autonom kørsel, bevægelses-sporing og præcisionsindustriel inspektion. Fler-kamera-systemer optager billeder fra flere synsvinkler og fuserer dataene for at udføre rumlig lokalisation, afstands-måling og pose-genopbygning. Synkroniserings-nøjagtigheden er en afgørende faktor for, om billed-dataene kan anvendes effektivt, og om systemet opnår den krævede målenøjagtighed. Tidsforskelle mellem kameraerne kan føre til ramme-uforligning, diskontinuerlige baner, forvrængede 3D-modeller og overdrevene afstands-fejl ved observation af hurtigt bevægelige mål. Selv hvis hvert kamera opfylder dets individuelle krav til billedekvalitet og opløsning, kan det samlede systems nøjagtighed blive kompromitteret. En standardiseret, præcis og gentagelig synkroniserings-test-procedure er derfor afgørende for implementering, idriftsættelse, godkendelses-test og rutinemæssig vedligeholdelse. Denne artikel forklarer de underliggende principper, almindelige test-metoder, praktisk arbejdsgang, fejl-analyse og godkendelses-kriterier for teknisk implementering.
Præcisionen af synkronisering mellem flere kameraer beskriver, hvor tæt de faktiske ekspozitionstider for flere kameraer er justeret i forhold til en fælles udløserkommando eller tidsreference. Den primære metrik er rammetidsforskydningen, typisk angivet i mikrosekunder (μs) eller millisekunder (ms). Højpræcise industrielle anvendelser kræver normalt en præcision på omkring flere hundrede mikrosekunder. Selvkørende køretøjer og bevægelsesoptagelse kan kræve fejl på omkring ti mikrosekunder, mens almindelig visuel overvågning kan tolerere forskelle på millisekundniveau.
Fra et teknisk synspunkt opstår synkroniseringsfejl primært i tre faser. Disse er også de primære kilder, der skal undersøges under testning.
Fejl i tidsreference: Hver kamerass lokale oscillator har en indbygget frekvensafvigelse. Over længere driftstider fører uregelmæssigheder i uret til, at tidsreferencerne for forskellige enheder afgår fra hinanden, hvilket skaber en grundlæggende kilde til tidsmismatch.
Udløser overførselsfejl: Kablets længde, overførselsimpedansen og enhedens responslatens kan indføre forskelle i ankomsttiderne for hardwareudløsersignalerne.
Eksponerings- og billeddannelsesfejl: Efter modtagelse af en udløser kan kameraer variere i eksponeringsstartlatens, integreringstid og rammeoutputbehandlingsforsinkelse, hvilket til sidst resulterer i usynkronisering af rammetidspunkter.
Almindelige synkroniseringsteknologier falder i to brede kategorier: hardware-synkronisering og netværks- eller software-baseret ure-synkronisering. Deres teoretiske nøjagtighed, implementeringskrav og testmetoder adskiller sig. Hardware-metoder omfatter ekstern udløsning og GenLock-frame-synkronisering. Disse justerer direkte tidspunktet for dataopsamling eller belægning og kan opnå mikrosekund-niveauets nøjagtighed eller bedre, hvilket gør dem til et foretrukket valg for højpræcise flercamera- og flersensor-systemer. Netværksure-synkronisering repræsenteres af NTP og IEEE 1588 PTP. NTP leverer typisk millisekund-niveauets synkronisering til almindelige anvendelser. Med hardwarebaseret tidsmærkning og en passende netværkstopologi kan PTP opnå submikrosekund-niveauets ure-synkronisering og anvendes bredt inden for industriautomatisering, præcisionsbaseret flercamera-opsamling, strømsystemer og kommunikation. Synkroniseringsarkitekturen påvirker derfor direkte valget af testmetode og nøjagtighedsgrænser.
Tre praktiske tilgange bruges almindeligvis til at teste synkronisering af flere kameraer: højhastigheds-pulslystest, PTP- eller hardwaretidsstempelsammenligning samt bevægeligt målbanetilpasning. Pulslystesten bruger korte optiske begivenheder til at sammenligne kameraernes eksponeringstidspunkter og er velegnet til at validere præcis eksponeringssynkronisering. Tidsstempelsammenligning måler rammeafvigelser, jitter og drift ved hjælp af kameraernes hardwaretidsstempler, hvilket gør den nyttig til vurdering af langtidsstabilitet. Bevægeligt måltest estimerer tidsafvigelser ud fra forskelle i de observerede positioner af et mål med kendt bevægelse, hvilket bringer vurderingen tættere på faktiske driftsforhold. Disse metoder tjener forskellige nøjagtighedsniveauer og implementeringsscenarier og kan bruges uafhængigt af hinanden eller i kombination.
Dette er en af de mest almindelige og intuitive metoder til synkroniseringstest, der anvendes i branchen. Principperne er at bruge et kort, hurtigt blits som en enkelt global tidsangivelse. Blits’ pulsvarighed er meget kort – typisk i mikrosekund-området – med skarpe stigende og faldende kanter og uden forstyrrelser fra kontinuerlig belysning. Alle kameraer under test registrerer blits’et. Dets tidsmæssige placering i de optagede billeder udtrækkes for at beregne tidsforskelle mellem kameraerne og fastslå synkroniseringsfejlen.
Stigende kant på flash-pulsen definerer et fælles tidsnul. Belystidspunktet for det billede, der registrerer flashet, repræsenterer den tilsvarende kameraers billedoptagelsestid, og forskellen mellem kameraerne repræsenterer synkroniseringsforskydningen. Metoden dækker alle synkroniseringsskemaer uden begrænsninger vedrørende kameramodel, billedfrekvens eller synkroniseringsmetode. Den kan teste hardware-udløste systemer såvel som systemer, der bruger PTP- eller NTP-tidsynkronisering. Resultaterne er intuitive og gentagelige, og fejlkilder er relativt lette at spore.
Dens primære fordel er den direkte måling af faktiske forskelle i belystidspunkter. Dette undgår det hul, som tests alene baseret på enhedens ure efterlader, mens eksponeringslatens ignoreres. Fordi den afspejler reelle billedoptagelsesforhold, er den en vidt anvendt metode til industrielle godkendelsestests. Dens begrænsninger omfatter behovet for en højhastigheds-pulslyskilde, tidsmålingssoftware og en miljø med kontrolleret omgivende lys.
For flercamera-systemer, der synkroniseres ved hjælp af IEEE 1588 Precision Time Protocol, giver tidsindfangning af ure en protokolorienteret test. Når PTP er stabiliseret, læser testen hver cameras PTP-status, master-til-slave-forskydning eller hardware-rammetidsstempler for at kvantificere urets forskudninger i forhold til masteren og konsistensen i rammetidsindstillingen. Der kræves ingen ekstra optisk udstyr: testen bruger lavt niveau enhedsdata. Den er velegnet til batchtestning og langvarig overvågning af store distribuerede camerasystemer.
Konfigurer systemet med en PTP-master og -slave-arkitektur. Efter at synkroniseringen er konvergeret, indsamles kontinuerligt hver slaves cameras ureforskydning, rammetidsstempler og mellemramme-intervaller. Beregn maksimale og gennemsnitlige forskudninger, variationsområder og langvarig drift for at vurdere stabiliteten af urets synkronisering.
Denne metode måler primært synkroniseringen mellem kameraets interne ure og hoveduret. Den dækker ikke direkte billeddannelsesfejl, der skyldes udløsertransmission, eksponeringsstartforsinkelse, Action Command-planlægning eller sensorintern tidsbestemmelse. Resultaterne beskriver derfor ure-domænets tidsnøjagtighed mere direkte end faktisk eksponeringsjustering, og de to kan afvige betydeligt. Optiske eller hardwarebaserede metoder, såsom pulseret lys-testning, oscilloskopbaseret udløser-sammenligning eller bevægelig-mål-testning, er normalt nødvendige for komplementær verifikation.
Bevægelig-mål-trajectories-tilpasning validerer synkronisering under anvendelseslignende forhold. Den er især relevant for bevægelsesoptagelse og 3D-rekonstruktion, hvor justering mellem på hinanden følgende billeder er afgørende. Et præcisionsmål – f.eks. et sommerfuglmønster-mål eller en cirkulær prikpunkt-gruppe – roterer eller translateres med konstant hastighed, mens flere kameraer optager dets kontinuerlige bevægelse. Billedbehandlingsalgoritmer ekstraherer målets pose, koordinater og vinkel fra hvert billede og tilpasser en bevægelsesbane.
Hvis synkroniseringen opfylder den krævede nøjagtighed, falder de tilpassede baner fra alle kameraer fuldstændigt sammen. Tidsforskydninger giver forskydning eller forsinkelse mellem kurverne. Ved at kombinere baneforskydningen med det kendte måls hastighed kan tidsfejlen beregnes. Billedmomenter, cirkulær-frekvensfiltrering og intensitetsforhold mellem lyse og mørke områder kan bruges til at estimere målets pose mere præcist og forbedre testens nøjagtighed.
Metoden afspejler faktiske driftsscenarioer og kan afsløre ustabilitet i sammenhængende billeder, herunder tilfælde, hvor synkroniseringen oprindeligt ser korrekt ud, men gradvist afviger over tid. Den kræver dog en mere kompliceret fremgangsmåde og betydelig beregningskraft samt præcis måling af målbevægelse og kamerakalibrering. Den anvendes generelt til validering af applikationer efter systemoptimering snarere end som primær referenceprøve for nøjagtighed.
Ud fra ingeniørmæssig implementeringsoplevelse fokuserer følgende arbejdsgang på high-speed pulserende lys-test som den mest bredt anvendelige og præcise metode, suppleret med PTP-urkontroller. Den omfatter forberedelse, udstyrsopsætning, dataindsamling, analyse og fejlkorrigeringsprocedure og er beregnet til de fleste multikamera-systemer.
Forberedelse omfatter miljøet, udstyret og kameraindstillingerne. Brug en lyskontrolleret testmiljø for at forhindre omgivelseslys i at påvirke detektering af flash. Sørg for, at hvert kameras synsfelt fuldt ud omfatter den pulserende lyskilde. Brug konsekvente brændvidder, ekspositionsindstillinger og billedfrekvenser for at undgå, at forskelle i konfiguration påvirker resultaterne. Fastgør kameraerne, så de ikke kan bevæge sig eller vibrere under testen.
Forbered en højhastigheds-pulserende LED-kilde med en pulsrespons tid på maksimalt 1 μs, en vært-computer til tidsopsamling, synkroniseringskabler, en højpræcisions-timer og det kamerasystem, der skal testes. Lad udstyret opvarme i 15–20 minutter, så kameraoscillatorerne og lyskilden når stabile driftsforhold, hvilket eliminerer tidsforskydninger forbundet med en kold start.
Indstil samme billedfrekvens, eksponeringstid, forstærkning og udløserfunktion på hver enkelt kamera. Aktivér GenLock-billedlåsningsfunktionen til hardware-synkroniserede systemer. Ved PTP-systemer skal du vente, indtil urenes synkronisering er stabil. Kontrollér netværksforbindelsen og signalt overførslen, og deaktiver adaptive funktioner såsom automatisk eksponering og automatisk hvidafbalancering, så billedindstillingerne forbliver konstante.
Kalibrer synkroniseringsreferencen før den formelle test for at eliminere indbyggede systemafvigelser. Start med urekalibrering: Konfigurer master- og slaveurene i et PTP-system, vent på, at synkroniseringen konvergerer, og læs hver kameraoffsætning for at bekræfte, at de initiale forskelle er minimale. I hardwareudløste systemer skal du kontrollere, at synkroniseringskablerne har ens længde for at undgå tidsforskydninger ved transmission. Derefter justeres billedreferencen ved at rydde de bufferede billeder og starte optagelsen samtidigt. Undlad de første 100 ustabile billeder for at forhindre, at opstartsanomalier påvirker testen.
Start pulserkilden og konfigurer mikrosekund-varerende blitser med en fast frekvens, mens der udløses synkroniseret optagelse på alle kameraer. Optag mindst 1.000 gyldige billeder pr. test for at sikre tilstrækkelige data til at observere øjeblikkelige forskelle og langtidsskift. Under optagelsen registrerer værten billedtidsstemplet for hvert billede fra hvert kamera samt udløser-tidsstemplet for hver blitspuls. Gem de originale billedrammer fra alle kameraer for at sikre sporbarehed.
Gentag testen tre til fem gange med fem minutters pause mellem hver kørsel for at mindske indflydelsen af tilfældige fejl. Indsamle også synkroniseringsdata på forskellige tidspunkter og efter forskellige driftsvarigheder for at verificere langtidsstabilitet.
Efter anskaffelse bruges billedanalyse til at udtrække tidsstempel for stigningskanten af flash-pulsen i hver kameraframes. Behandl puls-generatorens reference-tidsstempler som sandhedens målestok og beregn hvert kameras billeddannelsestidsforskydning. Beregn derefter den maksimale mellem-kamera frame-forskydning, den gennemsnitlige forskeydning og fejlens kvadratrod af middelværdien (RMSE).
Tre metrikker er centrale for analysen. Den maksimale synkroniseringsfejl er den største tidsmæssige forskel mellem kameraerne og repræsenterer den værste mulige forskeydning. Den gennemsnitlige synkroniseringsfejl beskriver den typiske ydeevne. Variationsbredden for fejlen indikerer synkroniseringsstabiliteten. Sammenlign gentagne kørsler, fjern outliers og udregn gennemsnittet af de resterende resultater for at få det endelige resultat. For PTP-systemer sammenlignes de rapporterede ureforskydninger med de målte billeddannelseforskydninger for at skelne mellem urfejl og eksponeringsrelaterede fejl.
En for stor tidsforskydning indikerer ikke nødvendigvis en fejl i synkroniseringsarkitekturen. Brug testdataene til at identificere kilden og anvende målrettede korrektive foranstaltninger. Almindelige kilder og fejlsøgningsmetoder falder i fire kategorier.
Urdrift: Synkroniseringen er oprindeligt normal, men forskydningen vokser under længerevarende drift. Typiske årsager inkluderer forskelle i oscillatorpræcision og en utilstrækkelig PTP-opdateringsfrekvens. Overvåg urforskydninger over tid. Mulige forbedringer omfatter øget PTP-synkroniseringsopdateringsfrekvens, regelmæssig kalibrering af ure og brug af kameraer med oscillatorer af højere præcision.
Udløser transmissionfejl: En konstant mellem-kamera ramme-offset vises med minimal variation. Almindelige årsager inkluderer ulige synkroniseringskabellængder, dårlig kontaktkvalitet i stikforbindelser og impedansmismatch. Test med kabler af ens længde og tjek udløsesignalets stabilitet. Standardiser kabelformål og -længder, tilføj afskærmning og reducér transmissionsforstyrrelser.
Eksponerings- og billeddanningsfejl: Små, uregelmæssige tidsvariationer opstår. Disse kan skyldes forskelle i integreringstider og forsinkelser i rammeoutput-behandling. Sammenlign eksponeringsindstillinger og rammeoutput-latenstid mellem kameraerne. Brug ensartede billeddanningsindstillinger, aktiver hardwarebaseret ramme-låsning og indfør fast eksponeringstid.
Softwarebehandlingsfejl: Hosten fortolker tidsstempler forkert, eller bufferede billeder akkumulerer og bliver misjusterede. Årsagerne omfatter utilstrækkelig behandlingskapacitet og fejl i softwarens tidsjustering. Analyser de oprindelige billeder offline for at adskille disse effekter fra realtids-overførselsproblemer. Forbedr bufferstyring og tidsstempelanalyse, og erstat softwaretidsstempler med hardwaretidsstempler.
Ud fra almindelige branchestandarder og ingeniørmæssige anvendelseskrav kan synkroniseringsnøjagtigheden opdeles i tre niveauer. Generel overvågning og panoramisk sammensætning kræver fejl på højst 5 ms for at understøtte billedfletning i statiske eller langsomt bevægede scener. Industriel inspektion og konventionel 3D-rekonstruktion kræver fejl på højst 1 ms til typisk detektering af bevægelige mål. Selvkørende køretøjer, hurtig bevægelsesoptagelse og præcisionsmåling kræver fejl på højst 100 μs, og nogle krævende anvendelser kræver endda under 50 μs.
Stabilitet er et afgørende godkendelseskriterium sammen med den absolutte nøjagtighedstærskel. I løbet af 30 minutters vedvarende drift skal et kvalificeret system holde variationen i synkroniseringsfejlen inden for 20 %, vise ingen pludselige rammer med store afvigelser og have en nul sandsynlighed for tabte eller forkert justerede rammer. Både nøjagtighedstærsklen og stabilitetskravene skal opfyldes, for at systemet kan bestå synkroniseringstesten.
Udarbejd en standardiseret testrapport, der dokumenterer miljøet, udstyrsindstillingerne, synkroniseringsarkitekturen, rådataene, fejlmetrikkerne, fejlfindingens resultater og forbedringsanbefalingerne. Denne rapport udgør grundlaget for godkendelse, vedligeholdelse og efterfølgende udvikling. Ved batchinstallation af systemer skal hvert system testes individuelt for at undgå inkonsistent synkroniseringspræstation mellem enhederne.
Testning af synkroniseringsnøjagtighed er afgørende for præcis multi-kamera-drift. Formålet er at kvantificere tidsforskydninger gennem hele ure-, overførsels- og billeddannelsekæden. Testning med pulserende lys, analyse af PTP-uretidsstyring og tilpasning af bevægelige måls banekurver imødekommer forskellige behov: godkendelse af nøjagtighed, verifikation af protokol og validering af anvendelse. En arbejdsgang, der kombinerer referencekalibrering, gentagne indsamlinger, flerdimensional dataanalyse og fejlsporing, gør synkroniserings-testningen præcis, gentagelig og praktisk.
Ingeniørteams skal overveje både øjeblikkelig nøjagtighed og stabilitet under langvarig drift. Regelmæssig afprøvning, urekalibrering og hardwareforbedringer hjælper med at reducere tidsforskydninger over tid. Når maskinsejludviklingen bevæger sig mod højere præcision, hurtigere optagelse og distribuerede arkitekturer, vil standardiseret synkroniseringsafprøvning blive en væsentlig del af systemudvikling, -implementering og -vedligeholdelse og understøtte krævende applikationer inden for 3D-rekonstruktion, intelligent perception og præcisionsindustriel inspektion.

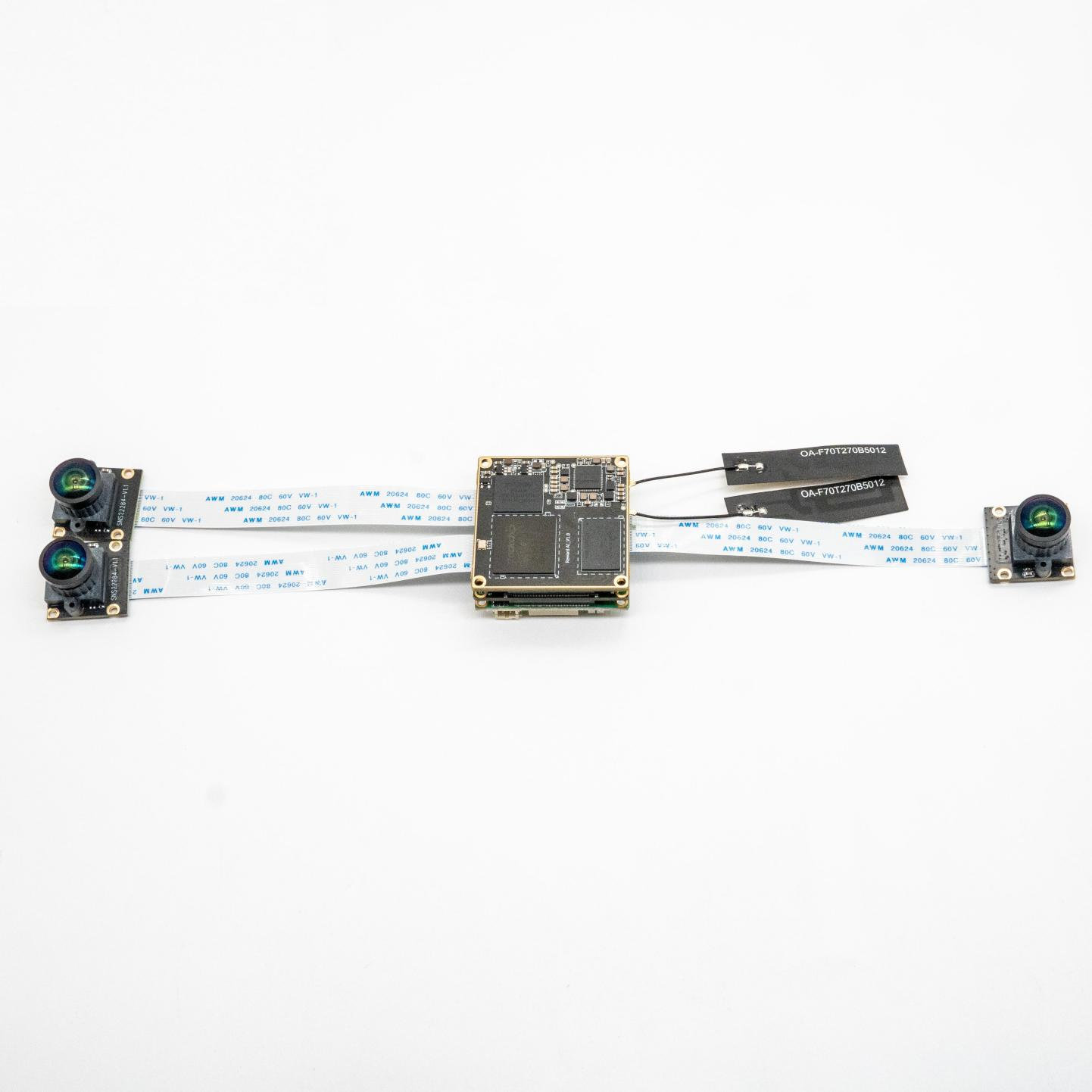

Vores løsninger til synkronisering af flere kameraer er allerede implementeret og i brug. Vi tilbyder også tilpassede synkroniseringsløsninger samt prøveafprøvning. Hvis du udvikler et system med flere kameraer, kontakt os for at drøfte en passende konfiguration: [email protected]
